局部放電監測系統

局部放電監測裝置： 局部放電監測裝置是安裝在配電網絡系統中的環網開關柜、電纜分支箱、箱變等一次開關設備上，用于在線監測局部放電、指示相應電纜區段的短路等

視頻展示

產品概述 功能特點 技術參數 接線圖 相關畫冊

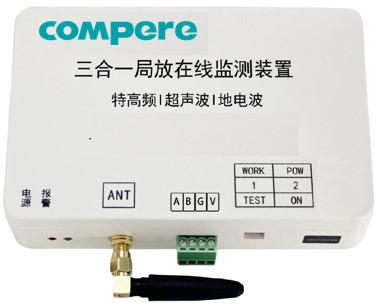

局部放電監測裝置：

       局部放電監測裝置是安裝在配電網絡系統中的環網開關柜、電纜分支箱、箱變等一次開關設備上，用于在線監測局部放電、指示相應電纜區段的短路和接地故障的一種在線監測裝置。方便巡檢人員判斷開關柜的絕緣狀況，降低運維成本，及時處理存在的絕緣隱患，提高配電設備運行的可靠性。


技術參數：

1）TEV檢測動態范圍：0～60dBmV
2）TEV檢測頻帶：3～100MHz
3）超聲波檢測動態范圍：0～48dBuV
4）超聲波檢測頻帶：37～43KHz
5）特高頻檢測動態范圍：0～70dBmV
6）特高頻檢測頻帶：300MHz～1.5GHz
7）供電方式：DC12-24V 或 電池供電
8）通訊方式：RS485、無線射頻
9）磁吸式安裝

電纜局放在線監測裝置：

      適用于對10kV電纜接頭以及本體的局部放電在線及離線監測，結合數字信號處理技術和虛擬儀器技術研制的電纜接頭及本體局部放電在線監測系統，用于10KV電纜的巡檢，并能存儲各個接頭及各段電纜測試圖譜、進行趨勢分析，從而及時發現電纜及接頭的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據。

主要技術參數：

監測類型 高頻電流
傳輸阻抗 通帶內最大轉移阻抗20V/A
檢測頻帶 30-100Mhz
動態范圍 1mV-5V
供電方式 有線版本：AC220V交流供電、DC24V直流供電
無線版本：內置鋰亞電池
通信協議 有線通信版本：Modbus
無線通信版本： LoRaWAN
工頻同步 核相孔電源同步/內同步/無線同步
無線通信傳輸距離 無線傳輸不小于200米
傳感器重量 0.6kg
防護等級 IP67
工作溫度 -40～85℃
工作濕度 95%，無凝露
