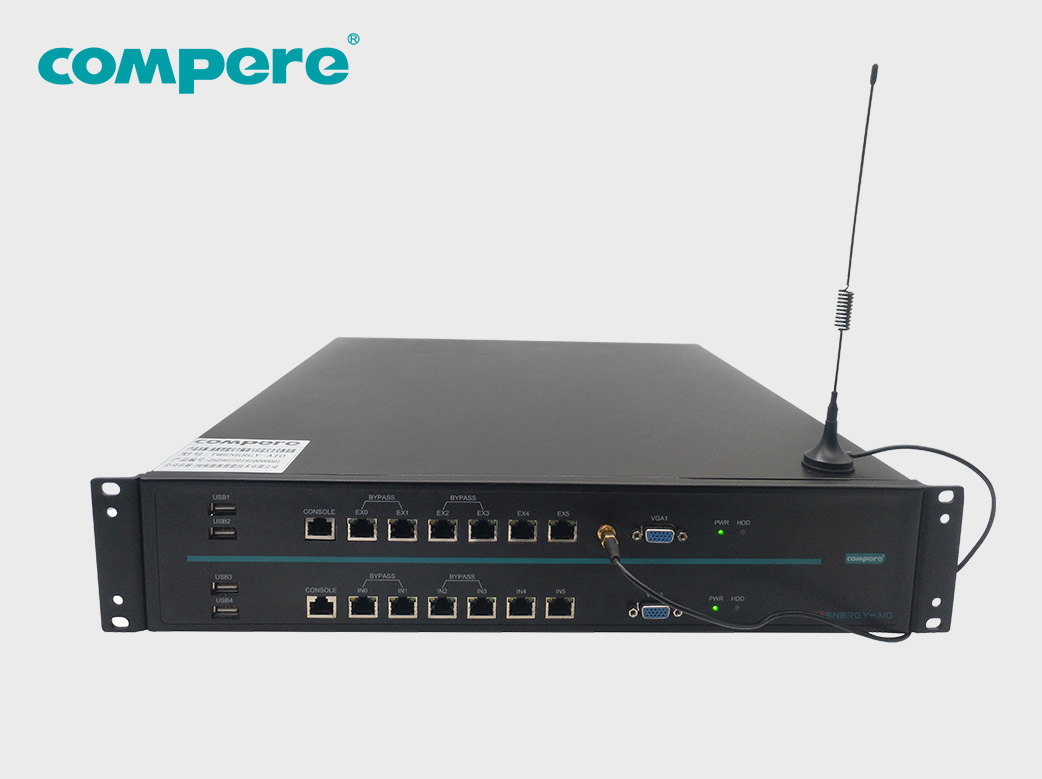

能耗在線監測端設備T@Energy-AIO

康派智能T@Energy-AIO能耗在線監測端設備是一款集軟硬件為一體的網絡安全隔離與信息交換產品，具有能耗數據在線采集、數據隔離及數據傳輸功能。

視頻展示

產品概述 功能特點 技術參數 接線圖 相關下載
        康派智能能耗在線監測端設備是一款集軟硬件為一體的網絡安全隔離與信息交換產品，具有能耗數據的在線采集、數據隔離及數據傳輸功能。能耗在線監測端設備通過有線或者無線的傳輸網絡采集到重點用能單位的各種用能數據，同時可對采集到的數據進行匯總、驗證、篩選、整理打包后，采用HTTPS將數據上傳至系統平臺，是設置在重點用能單位的信息節點。

       能耗在線監測端設備可以實現數據接入、安全隔離、數據處理存儲及上傳、運維管理等功能。能耗在線監測端設備支持SQL、OPC、Modbus. DU/T 645、CJ/T1 88協議。

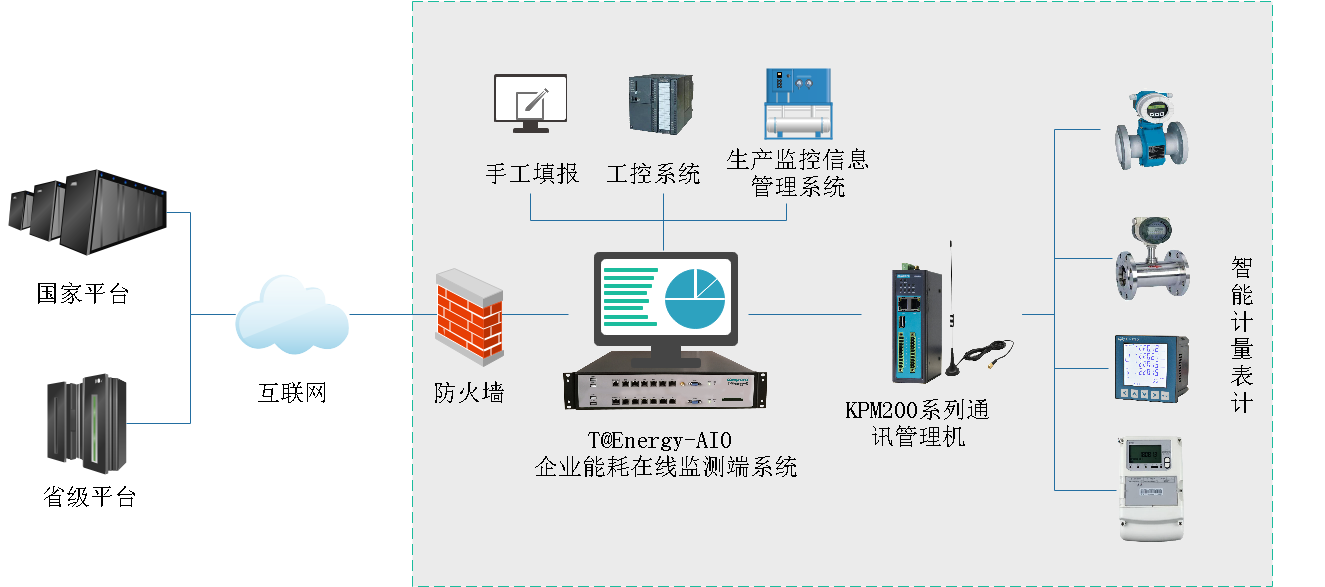

能耗在線監測端設備


能耗在線監測端設備具有穩定可靠的系統平臺：

        工業級獨立雙主板架構；
        獨立雙主機“2+1”架構；
        高速背板總線及隔離數據交互設計；
        整機通過EMC4級檢驗認證。

能耗在線監測端設備具有豐富的軟件功能：

        采集通信協議：支持DL/T 645、Modbus RTU/TCP、CJ/T 188、IEC-104、IEC-103、 Q/GDW 376.1、OPC DA、OPC UA,每個接口獨立可配置；
        最大可支持計量設備數量：500個（含虛擬儀表）；
        配置/維護接口：具有本地接口和遠程維護功能；
        多數據中心轉發。

能耗在線監測端設備具有實用的網絡功能：

        網絡功能：接收命令、上報故障、斷點續傳；
        在線監測：支持實時數據瀏覽，方便維護調試；
        遠程管理：遠程（局域網/互聯網）設備狀態監測、配置信息上傳、下載。

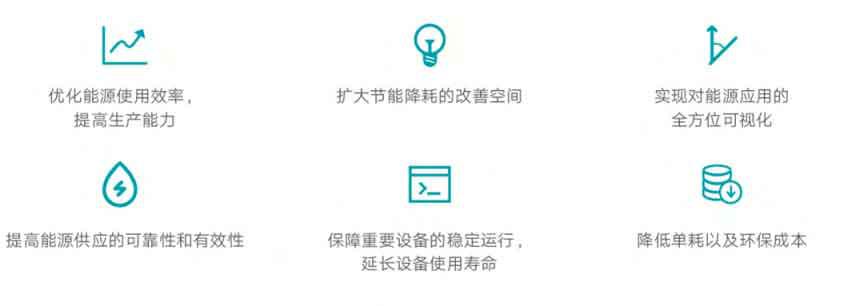

能耗在線監測端設備應用價值

      T@Energy-AlO能耗在線監測端系統在企業的節能減排過程中，能夠通過管理節能的模式，提升企業整體的節能意識。T@Energy-AIO能耗在線監測端系統通過直接生成企業能源消耗的節能報表數據，能清晰看到每個部門每臺設備的能源消耗情況，便于企業管理層準確的判斷產品產量，質量與能源消耗之間的關系變化。企業通過制定能源KP|考核機制，達到企業的節能減排，減少企業能源成本,增加企業的利潤。

能耗在線監測端設備應用價值<

       能耗在線監測端設備按照GB/T20279《信息安全技術網絡和終端設備隔離部件安全技術要求》的相關規定，通過第三方認證，同時取得了《公安部技術機信息系統安全產品質量監督檢驗中心檢驗報告》和《計算機信息系統安全專用產品銷售許可證》。



能耗在線監測端設備建設意義

能耗在線監測端設備功能特點：

1）高可靠性：采用看門狗技術及軟件防死機技術，保證系統的穩定；采用雙路冗余電源設計，防止電源故障；采用低功耗工業級主板設計，保證主機的穩定運行。

2）高安全性：采用獨立“2+1”結構，實現內、外網物理隔離及單向?qū)?，保證內網主機數據的絕對安全；支持“CA認證+VPN專線+HTTPS協議”等多種安全認證方式，保證數據傳輸?shù)陌踩?；通過EMC4級認證，獲得公安部安全產品銷售許可。

3）支持多途徑獲取數據：支持從現場儀表、第三方自動化系統、手工錄入等多種方式獲取數據，支持多種數據采集協議（SQL、OPC、Modbus、DL/T645、CJ/T188等）。

4）模塊化設計，拓展性強：企業可根據實際需要，方便快捷地拓展功能模塊；支持企業后期通過增配監測儀表及相應軟件，升級為能耗管理中心。

5）標準化、規范化設計：嚴格按照《重點用能單位能耗在線監測系統技術規范》（NHJC-X-2018）等國家標準的要求設計，確保項目的實施與驗收。

6）運行維護便捷：支持遠程安裝、卸載、升級等功能。
能耗在線監測端設備技術參數：

外網主機 技術規格 處理器 Intel 低功耗四核處理器
CPU 2.4G Hz
內存 8G DDR3
存儲器 120G （滿足所有上傳數據1年存儲量）
以太網口 6* RJ45千兆以太網接口
無線通信 可選4G無線通信模組
外設接口 1個VGA接口、2個USB 3.0接口
RTC時鐘電路 內部電池供電保持時鐘正確運行
軟件特征 操作系統 Windows或Linux
數據上傳協議 支持IEC-104、Modbus TCP/IP標準協議
支持IEEE-1888泛在綠色社區控制網絡國際標準協議
支持《NHJC-04重點用能單位能耗在線監測系統端設備接口協議規范》
數據上傳周期 5到60分鐘可設定
數據庫 MySQL
實時對時功能 接收網絡、北斗\GPS授時
遠程管理功能 局域網：專用配置工具軟件遠程管理、數據配置、通信診斷、日志查看等
互聯網：基于公有云服務器的WEB服務平臺遠程管理
斷點續傳功能 自動檢測網絡狀態，網絡中斷自動緩存數據并恢復時自動上傳離線數據
內網主機 技術規格 處理器 Intel 低功耗四核處理器
CPU 2.4G Hz
內存 4G DDR3
存儲器 60G
以太網口 6 * RJ45千兆以太網接口
串口 4個帶光電隔離RS485下行通信口
外設接口 1個VGA接口、2個USB 3.0接口
前面板指示燈 PWR/RUN/HDD  串口 RX/TX
RTC時鐘電路 內部電池供電保持時鐘正確運行
軟件特征 操作系統 Windows或Linux
數據采集協議 支持DL/T 645、Modbus RTU/TCP、CJ/T 188、IEC-104、IEC-103、Q/GDW 376.1每個接口獨立可配置
數據解析處理 具有內部數據解析和量程變換等處理功能
安全交互單元特性 狀態監視 環境參數 主機內部溫度監視
運行參數 CPU工作溫度、使用率；內存使用率；電源供電狀態；系統運行狀態
遠程管理 支持遠程啟動內外網主機系統、上傳主機地址、采集數據項、安裝/卸載/升級應用程序、
電源參數 電源輸入 110/220VAC
冗余供電 支持
電源報警 超限/斷電語音報警
典型功耗 30W
工作環境 工作溫度 -25~55℃
工作濕度 5~95% 不凝結
存儲溫度 -40~70℃
機械特性 機械尺寸 426(W) * 88(H) * 470(D) mm
安裝方式 2U 19英寸上架式
遵循標準 GB/T 20279信息安全技術 網絡和終端隔離產品安全技術要求
JCTJ 005-2016 信息安全技術 通用滲透測試檢測條件
GB/T 29871-2013 能源計量?jī)x表通用數據接口技術協議
GB/T 29872-2013 工業企業能源計量數據集中采集終端通用技術條件
GB/T 30976.1 工業控制系統信息安全 第1部分 評估規范
GB/T 30976.2 工業控制系統信息安全 第2部分 驗收規范
電磁兼容性認證 GB/T 17626.2-1998《電磁兼容試驗和測量技術靜電放電抗擾度試驗》4級
GB/T 17626.3-1998《電磁兼容試驗和測量技術射頻電磁場輻射抗擾度實驗》4級
GB/T 17626.4-1998《電磁兼容試驗和測量技術電快速瞬變脈沖群抗擾度試驗》4級
GB/T 17626.5-1998《電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗》4級

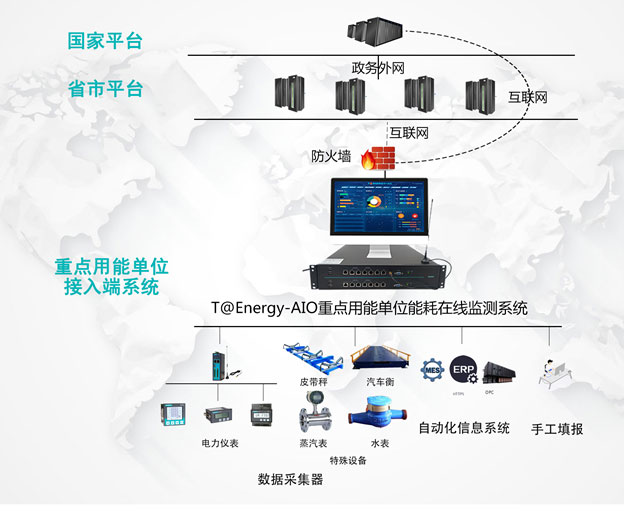

能耗在線監測端設備接線圖：

能耗在線監測端設備接線圖
